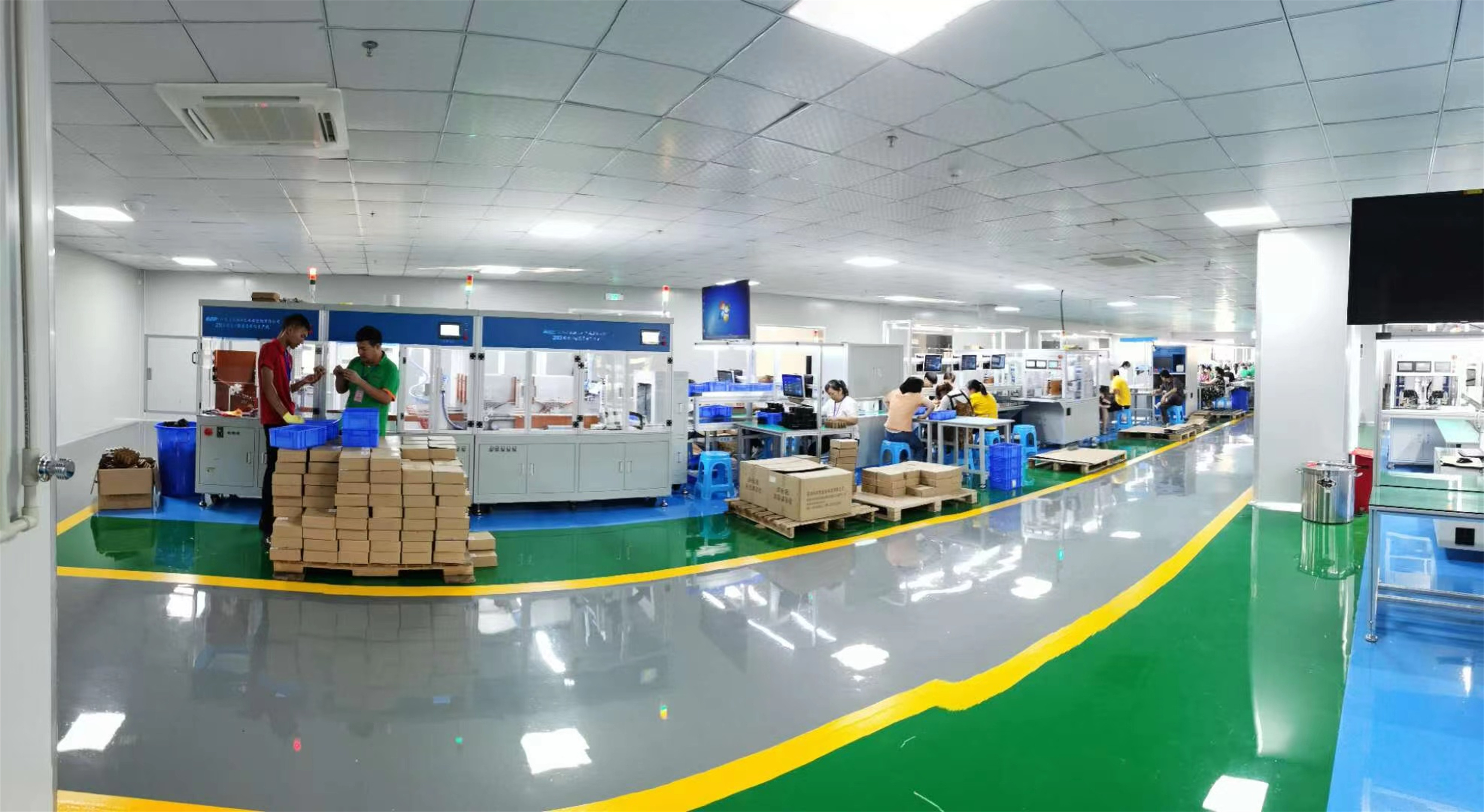

16KW Silindirik 18650 / 32700 Pil Paketi Üretim Hattı

Ürün Açıklaması

Deniz taşımacılığı ile yüksek teknik ve iki yıl garantili her türlü silindirik hücre üretim hattı





Ekipman adı: Güç enerjisi depolama pil paketinin otomatik üretim hattı



Spesifikasyon modeli: BT-2113-18650



I. Uygulama kapsamı ve fonksiyon tanıtımı



1. Uygulama kapsamı:



Esas olarak otomotiv akü modüllerinde kullanılır.Güç pili, enerji depolama pili, elektrikli alet pil takımı ve diğer uygulama pillerinin tam otomatik üretimi



2. Batarya paketini kutudan kaynağın tamamlanmasına kadar çalıştırmak için sadece 3 operatör gereklidir.Teknoloji farkı nedeniyle bazı pozisyonlar makineler tarafından çalıştırılamaz, bu nedenle operatör sayısı değişir.



3, isteğe bağlı hücre tarama kodu işlevi, hücre verilerinin brakete veya kombine pile durumu, pil verileri izlenebilir, hücre OCV karşılaştırması olarak da kullanılabilir, kusurlu ürünleri seçin



4, 4 eksenli Yamaha robot otomatik desteği, istikrarlı ve güvenilir performans



5, pilin polarite hatası fenomeni olmadan brakete girmesini sağlamak için Hikvision serisi CCD pil polarite tanımlamasını kullanarak.



6, farklı boşluk nedeniyle çoklu armatür açma problemini çözmek için pilin farklı aralıklarına uygun hücre aralığı kombinasyon mekanizmasının kullanımı



7. Kaynak kalitesini sağlamak için hücrenin anot ve katot yüzeylerindeki lekeleri temizlemek için 2 takım lazer kullanın.



8. Cihaz destek işlevleri:



18650 Otomatik kutulu hücre (10*10) otomatik besleme → otomatik kaplama → otomatik kod tarama →



Otomatik sıralama (10 derece OK, Birinci vites NG) → otomatik hücre sıralama → otomatik tarama → brakete robot →CCD görüş pozitif ve negatif kutup algılama → lazer temizleme A Tarafı → kalıp çevirme 1→ A Tarafında punta kaynağı 1→ Punta kaynağı A tarafında 2→ kalıp devri 2→ B tarafında punta kaynağı 2→ B tarafında punta kaynağı 2→ Kapağı otomatik olarak çıkar → pili otomatik olarak çıkar → pil yarı bitmiş montaj hattı (punta kaynağı görünüm algılama → macun aksesuarları → koruma plakası bağlantısı → şekillendirme → kapsamlı performans testi vb.)



9. Ekipmanın maksimum stroku: X ekseni yönünde 430MM, X ekseni yönünde 270MM, X ekseni yönünde 21 çekirdek ve 20,5 mm aralıklarla X ekseni yönünde 13 çekirdek



Ekipman kombinasyonuna giriş

Ünite 1

◎ Elektrik çekirdek kısmı): 18650 otomatik kutu elektrik çekirdeği (10*10) otomatik besleme, tek seferlik 6

Kutu (600PCS18650 hücre)

◎ Otomatik sonlandırma pedi

◎ Otomatik kod tarama → otomatik sıralama bölümü (10 OK dosyaları, bir NG dosyası, 2/3 /4 /5 aynı dosya olarak ayarlanabilir, hücre depolama sayısını artırın, her yuva 100PCS, iki yuva aynı dosya, ardından 200PCS, 3 yuva aynı dosyada, ardından 300PCS)

Ünite 2

◎ Otomatik kod tarama → otomatik aralık → brakete robot → CCD pil pozitif ve negatif elektrot algılama → A Tarafında lazer temizleme (opsiyonel) → kalıp değiştirme 1→ B Tarafında lazer temizleme (opsiyonel) → A Tarafında punta kaynağı 1→ A Tarafında punta kaynağı 2→ Kalıp devri 2→ B Tarafında punta kaynağı 2→ B Tarafında punta kaynağı 2→ Kapağı otomatik olarak çıkar → pili otomatik olarak çıkar → pil yarı mamul ürün çevrimi montaj hattı (punta kaynağı görünüm algılama) → aksesuarları yapıştırın

→ Koruma plakası bağlantısı → şekillendirme → kapsamlı performans testi vb.)



Ünite 3

◎ Çift hızlı zincir kalıbı için tek çevrim hattı

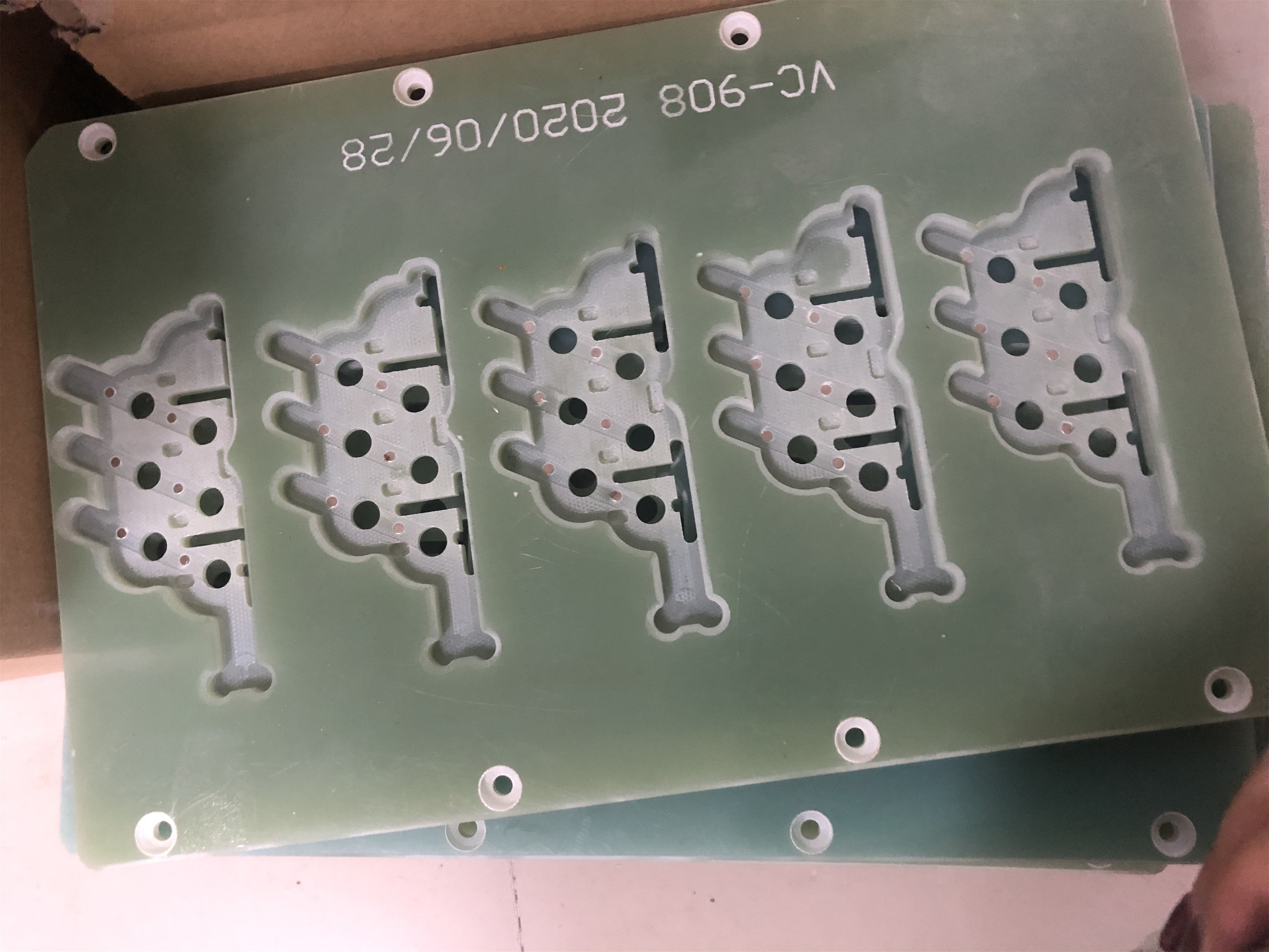

◎ 15 takım punta kaynak kalıp taşıyıcı (L530*380MM)

◎ Her akü modeli için 15 takım punta kaynak kalıbı üst ve alt kapak plakası

Yarı bitmiş pil çıkış hattı *1

◎ Üst kalıp taşıyıcı için bir adet geri akış hattı

Ünite 4

Çift hızlı zincir montaj çevrim hattı *1 (L16.5*W1.3*H2 metre)

Bt-2410a, 24 serisi toplam/seri voltaj dahili direnç test cihazı *1 set (opsiyonel)

◎ Çift konumlu lazer punta kaynağı *1 takım (koruma plakası ve B+B- kontrol hattı)

◎ BT-85V05C50F Pil takımı performansı kapsamlı test cihazı

5. Ünite

◎ MES elektronik Kanban sistemi (bir adet ana sunucu, bir adet ana ekran, bir adet SOP alt kanban, bir adet her istasyon için)

◎ Elektrostatik eliminatör *2

◎ Döngü hattının statik halkasını ve statik alarmı monte edin, her istasyon için 1 set



Üretim akış şeması





Ekipman düzeni Şeması



Not: BT-2113 güç/enerji depolama pil paketi otomatik üretim hattı L16.5*W1.5* 1.76m

Çift hızlı zincir döngüsü montaj hattı L16.5*W1.3*2M



Not: BT-2113 güç/enerji depolama pil paketi otomatik üretim hattı L16.5*W1.5* 1.76m

Dönüş hattı L4.6 * W1.8 H0.8 M

Çift hızlı zincir döngüsü montaj hattı L16.5*W1.3*2M



Beş, ekipman ortamı gereksinimleri

1, güç kaynağı: AC380V±%10, 30KW 50HZ±%10

2, gaz kaynağı: 0.4-0.8mpa, su sisi yok, kirlilik yok

3, ortam sıcaklığı: 10-45 ℃

4, ortam nemi: 85r.h'den fazla değil (nem yoğuşması yok)

5, güçlü titreşimsiz çevre, aşındırıcı gaz ve yanıcı ve patlayıcı gaz yok









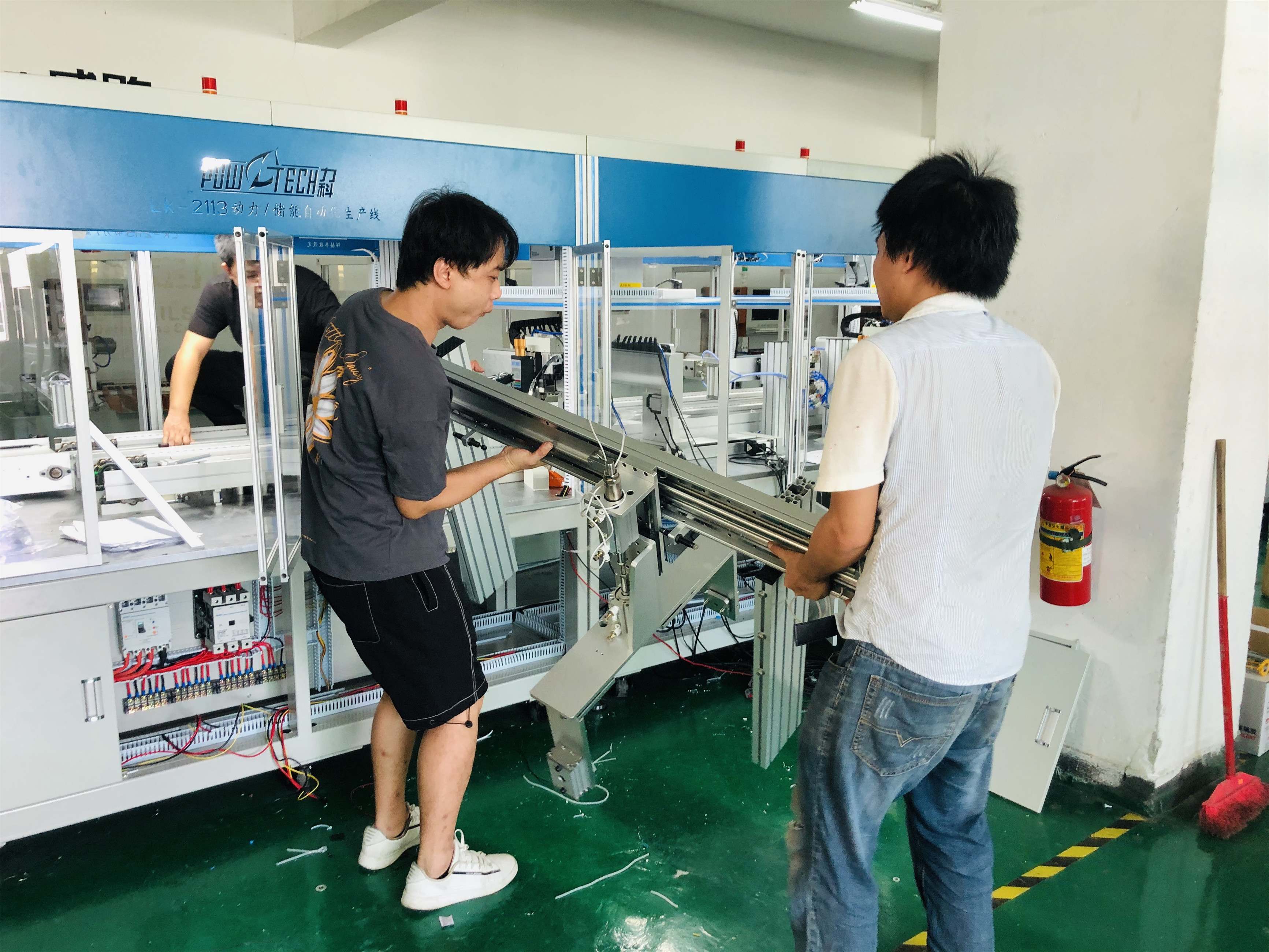

Satış sonrası servis

1. Taraf A, talep edenin operatörlerinin normal ve bağımsız çalışabilmesini ve bakım personelinin ortak sorunları bağımsız olarak ele alabilmesini sağlamak için B Tarafının ekipman kullanıcılarını kurulum, hata ayıklama, kullanım ve bakım konusunda ücretsiz olarak eğitmekle yükümlüdür.

2. Ekipmanın garanti süresi iki yıldır.Taraf A, ulusal yasa ve yönetmeliklere uygun olarak üç garantiden sorumlu olacaktır.Garanti süresi dolduktan sonra, ömür boyu bakım ve yedek parça ve yıpranan parça maliyet bedeli ile sağlamak.Sorun saha dışında ele alınırsa, tedarikçi 4 saat içinde e-posta veya yazılı form ile net bir yanıt verecektir.
