10000A Transistörlü Otomatik Akü Montaj Hattı AC380V 50 / 60HZ

Ürün Açıklaması

Otomatik güç pil montaj hattı AC380V 50/60HZ 10000A transistör çift taraflı nokta kaynağı ile özelleştirilmiş

Ekipman adı: Güç enerjisi depolama pil paketinin otomatik üretim hattı

Spesifikasyon modeli: BT-2113-18650

I. Uygulama kapsamı ve fonksiyon tanıtımı

1. Uygulama kapsamı:

Esas olarak otomotiv akü modüllerinde kullanılır.Güç pili, enerji depolama pili, elektrikli alet pil takımı ve diğer uygulama pillerinin tam otomatik üretimi

2. Batarya paketini kutudan kaynağın tamamlanmasına kadar çalıştırmak için sadece 3 operatör gereklidir.Teknoloji farkı nedeniyle bazı pozisyonlar makineler tarafından çalıştırılamaz, bu nedenle operatör sayısı değişir.

3, isteğe bağlı hücre tarama kodu işlevi, hücre verilerinin brakete veya kombine pile durumu, pil verileri izlenebilir, hücre OCV karşılaştırması olarak da kullanılabilir, kusurlu ürünleri seçin

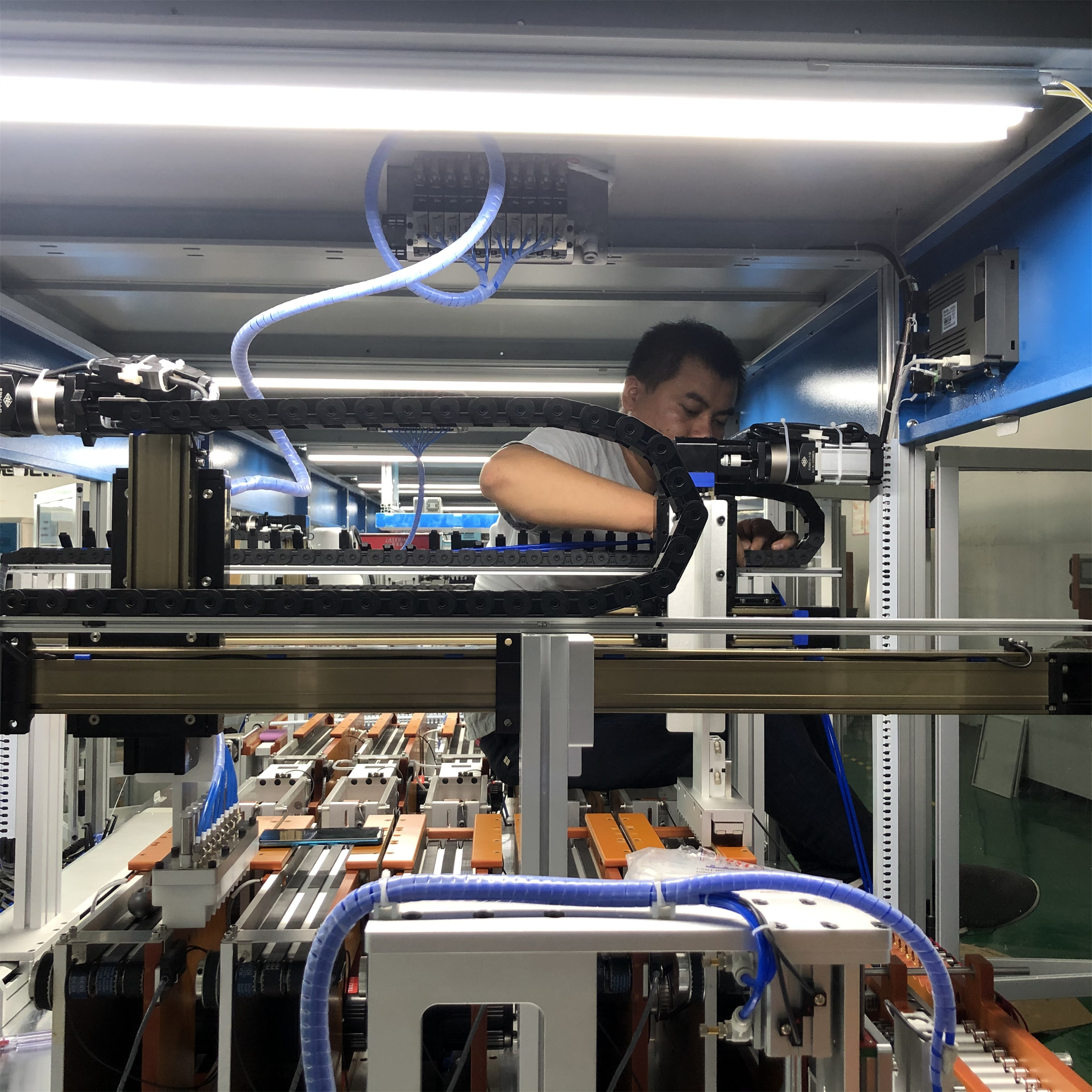

4, 4 eksenli Yamaha robot otomatik desteği, istikrarlı ve güvenilir performans

5, pilin polarite hatası fenomeni olmadan brakete girmesini sağlamak için Hikvision serisi CCD pil polarite tanımlamasını kullanarak.

6, farklı boşluk nedeniyle çoklu armatür açma problemini çözmek için pilin farklı aralıklarına uygun hücre aralığı kombinasyon mekanizmasının kullanımı

7. Kaynak kalitesini sağlamak için hücrenin anot ve katot yüzeylerindeki lekeleri temizlemek için 2 takım lazer kullanın.

8. Cihaz destek işlevleri:

18650 Otomatik kutulu hücre (10*10) otomatik besleme → otomatik kaplama → otomatik kod tarama →

Otomatik sıralama (10 derece OK, Birinci vites NG) → otomatik hücre sıralama → otomatik tarama → brakete robot →CCD görüş pozitif ve negatif kutup algılama → lazer temizleme A Tarafı → kalıp çevirme 1→ A Tarafında punta kaynağı 1→ Punta kaynağı A tarafında 2→ kalıp devri 2→ B tarafında punta kaynağı 2→ B tarafında punta kaynağı 2→ Kapağı otomatik olarak çıkar → pili otomatik olarak çıkar → pil yarı bitmiş montaj hattı (punta kaynağı görünüm algılama → macun aksesuarları → koruma plakası bağlantısı → şekillendirme → kapsamlı performans testi vb.)

9. Ekipmanın maksimum stroku: X ekseni yönünde 430MM, X ekseni yönünde 270MM, X ekseni yönünde 21 çekirdek ve 20,5 mm aralıklarla X ekseni yönünde 13 çekirdek

Üretim verimliliği: 5000-6000 adet / H
