Ürün Açıklaması

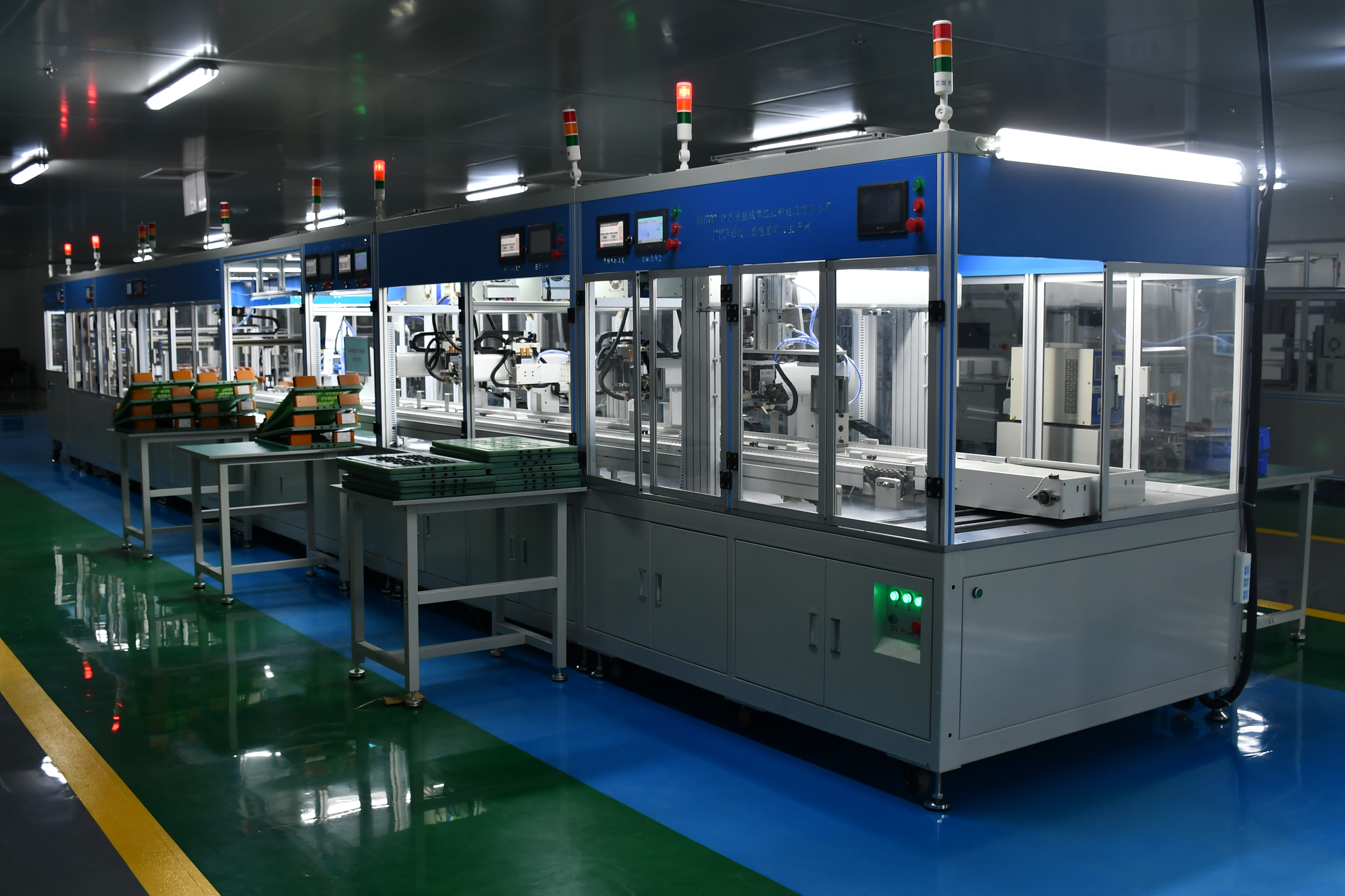

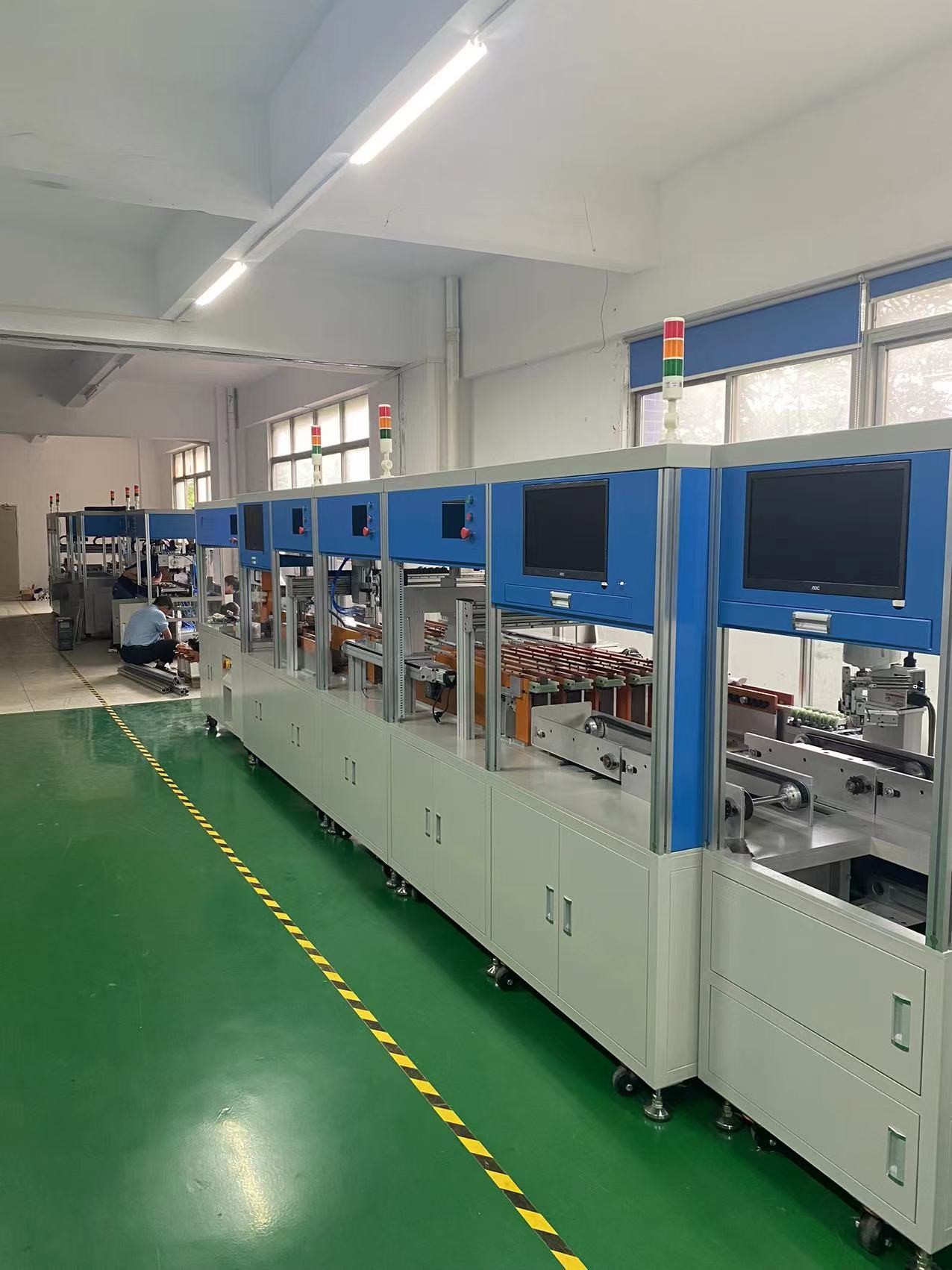

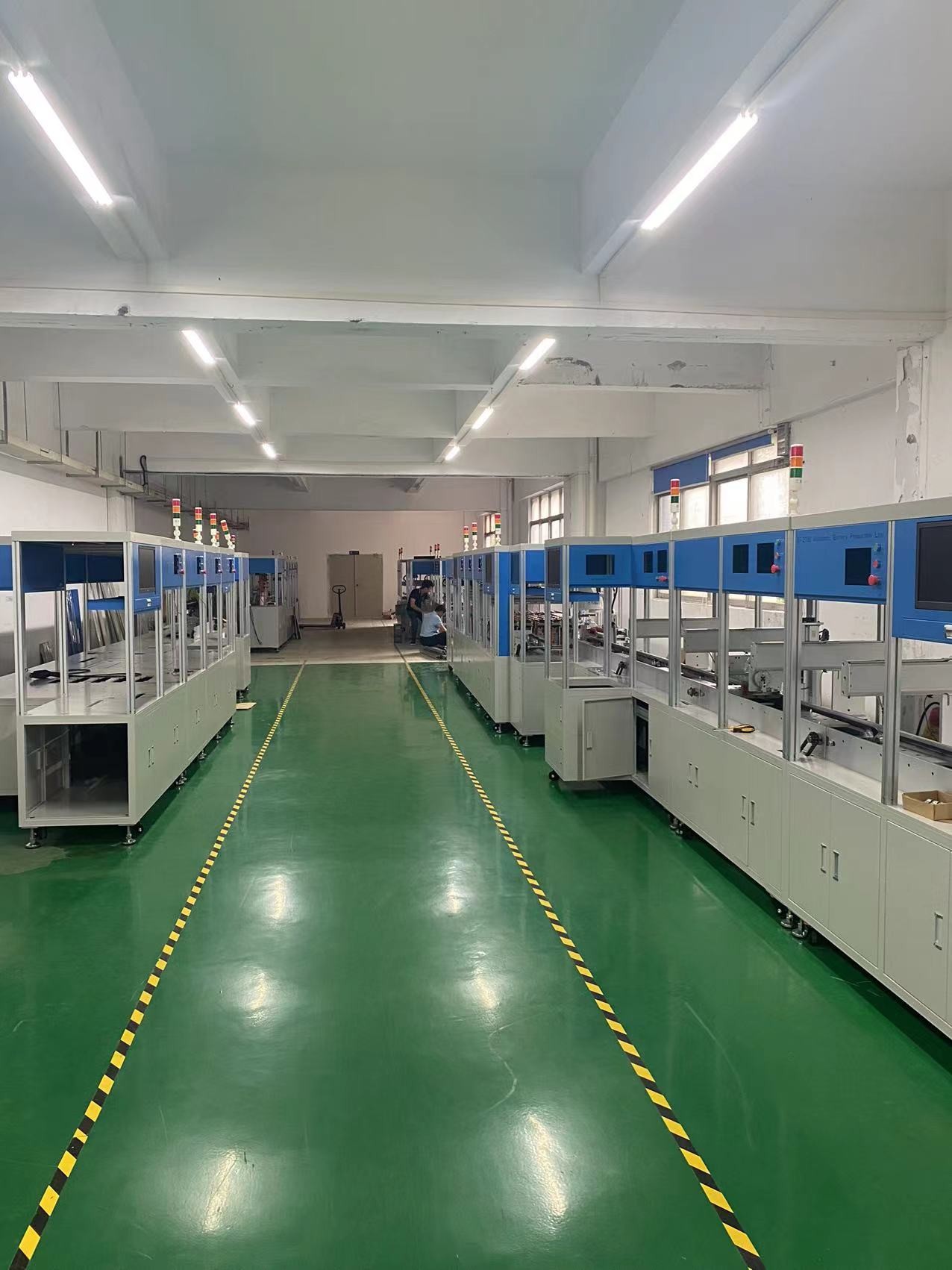

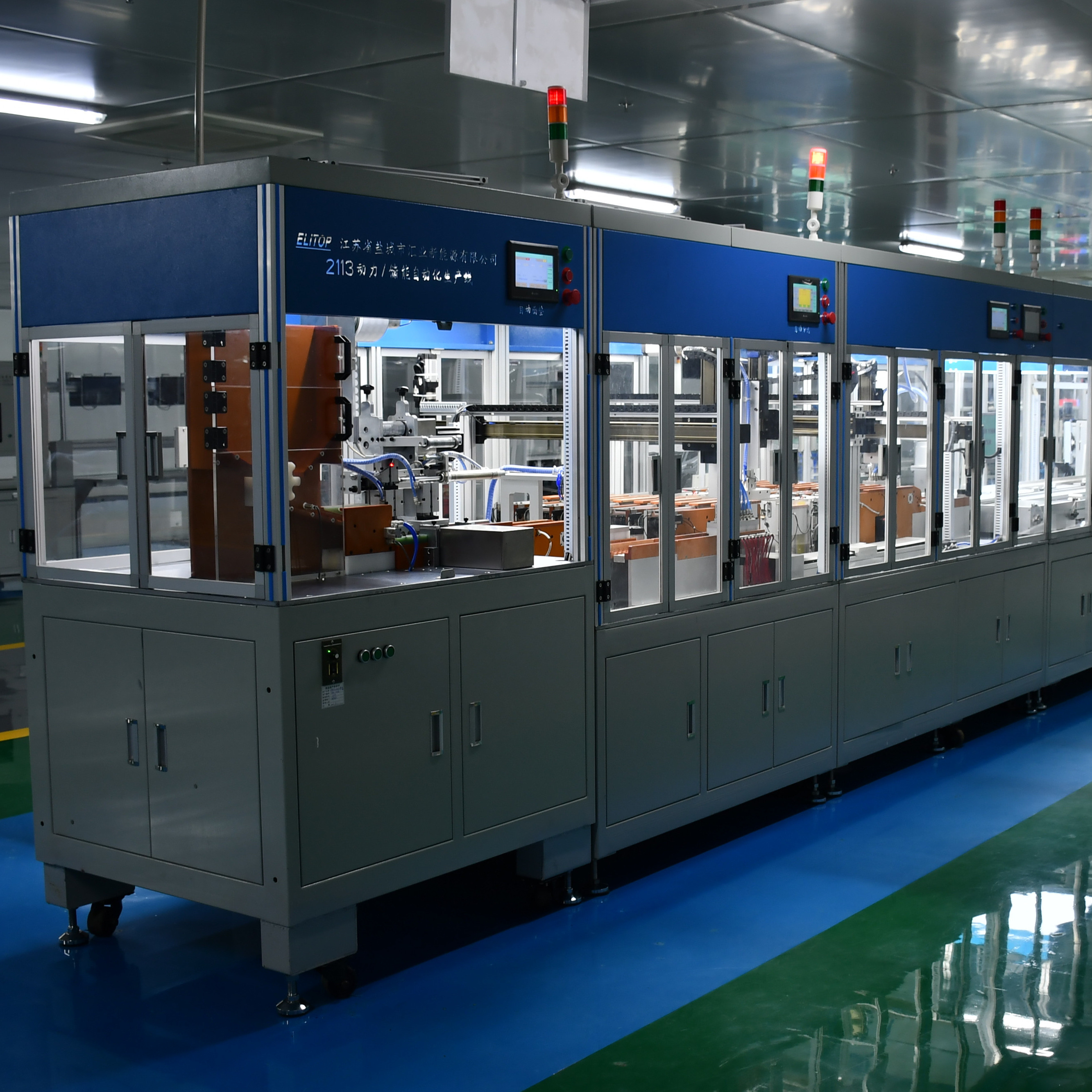

Tam otomatik pil takımı montaj hattı
ekipman kapsamı
BT - 2113B Otomatik Lityum İyon Pil Paketi Üretim Hattı 18650/21700/32650 Silindirik Enerji Depolama / Güç, esas olarak otomotiv akü modüllerinde kullanılır.Güç pillerinin, enerji depolama pillerinin, elektrikli alet pil paketlerinin ve diğer uygulama pillerinin tam otomatik üretimi.
Özellikler
1. 18650/21700/26650/32650 tipi hücreler için özelleştirilmiştir.
2. Kutulu hücreden kaynaklı akü paketine kadar sadece üç operatöre ihtiyaç vardır.
3. İsteğe bağlı hücre tarama işlevi, hücre verilerini brakete veya pil kombinasyonuna ayarlayın, pil verileri izlenebilir.
4. 4 eksenli Yamaha robotunu otomatik olarak brakete kullanarak, istikrarlı ve güvenilir performans.
5. Hücre brakete girdiğinde polarite hatası fenomeni olmadığından emin olmak için Hikvision serisi CCD hücre pozitif ve negatif polarite tanımlamasını benimseyin.
6. Üretim verimliliği: 5000-6000 adet / saat
Çalışma süreci
Otomatik kutulu hücre (10*10) otomatik besleme → otomatik yalıtım kağıdı yapıştırma → otomatik kod tarama → otomatik sıralama (10 derece OK, One NG) → otomatik hücre sıralama → otomatik tarama kodu → brakete robot →CCD görüş pozitif ve negatif algılama → lazer temizleme A → kalıp çevirme 1→A nokta kaynağı 1→A nokta kaynağı 2→ kalıp çevirme 2→B nokta kaynağı 2→B nokta kaynağı 2→ otomatik Üst kapağı çıkar → otomatik olarak pili çıkar → yarı montaj hattı -bitmiş pil ürünleri (nokta kaynağı görünüm denetimi → yardımcı malzemelerin takılması → koruma plakası bağlantısı → şekillendirme → kapsamlı performans testi ve diğer istasyonlar)
teknik parametreler
BT - 2113B Otomatik Lityum İyon Pil Paketi Üretim Hattı 18650/21700/32650 Silindirik Enerji Depolama / Güç
| Otomatik hücre besleme |
|
Güç kaynağı: AC220V±10% 1KW 50HZ±10%
Hava kaynağı: 0.4-0.8mpa, su sisi yok, kirlilik yok
Kutu hücre, bir seferde maksimum 5 kutu olacak şekilde 10*10 kartonlarda paketlenmiştir.
Kutu hücre, bir seferde maksimum 4 kutu olacak şekilde 12*15 kartonlarda paketlenmiştir.
Tayvan üst gümüş kılavuz rayını benimseyin
Hücre kaydırma gücü: step motor/yavaşlatıcı motor
Kontrol sistemi: XC2-24T-E PLC programcısı
Çalışma arayüzü: TG-765-UT renkli ekran, kullanımı kolay
Silindir: Attec /SMC/XINCHENG
Pnömatik kontrol bileşenleri: ATech /SMC/ Tiangong/Pneumatic Like
İndüksiyon cihazı: Tayvan LIKE/ Adeke // Omron/Keenshi
Üretim verimliliği: 4500PCS/H'den fazla
ANA FONKSİYONLAR: Kutudaki hücreyi MANUEL OLARAK kutu montaj hattına KOYUN, otomatik olarak hücrenin konumunu girin ve boş kutuyu saklama kutusuna itin. Kartonlardaki hücreler otomatik olarak çıkarılır ve otomatik hattına aktarılır. Farklı çaplardaki 21/18 elektrikli hücreli paketleme kutuları ile uyumlu yüzey yastıklama makinesi
|
| Otomatik yalıtım kağıdı yapıştırma |
|
Güç kaynağı: AC220V±10% 1,6KW 50HZ±10%
Hava kaynağı: 0.4-0.8mpa, su sisi yok, kirlilik yok
Verimliliği artırmak için 4 pimli yastık mekanizmasını benimseyin
Pil hasarını önlemek için frekans dönüştürme motorunu ve CAM delme pedini kullanın
Japon yüksek hızlı çelik kalıbı, 5 yıllık tasarım ömrü
Atık malzemelerin otomatik olarak geri sarılması
Tayvan gümüş kılavuz rayı, kurşun çubuğu benimseyin
Alt hücre motoru, Tayvan kuvvet azaltma motorunu benimser
Manipülatörün gücü: kapalı döngü kademeli motor/servo motor
Hücre kaydırma gücü: step motor
Kontrol sistemi: XD-42T-E PLC programcısı
Çalışma arayüzü: TG-765-UT renkli ekran, kullanımı kolay
Dahili arıza alarm sistemi (arızayı kaldırma istemine göre)
Yayla arpa kağıdı kıtlığı için otomatik alarm
Kalıp temizliğinin nicel hatırlatıcısı
Silindir: Attec /SMC/XINCHENG
Pnömatik kontrol bileşenleri: ATech /SMC/ Tiangong/Pneumatic Like
İndüksiyon cihazı: Tayvan LIKE/ Adeke // Omron/Keenshi
|
| IR test cihazı |
|
Test gücü: Yıldız pnömatik
Silindir: Attec /SMC/XINCHENG
Pnömatik kontrol bileşenleri: ATech /SMC/ Tiangong/Pneumatic Like
İndüksiyon cihazı: Tayvan LIKE/ Adeke // Omron/Keenshi
Test verimliliği: 4500PCS/H üzerinde
Test iğnesi modeli: KS-100A3000
İğne ömrünü test edin: 600.000 kez
Ana fonksiyonlar: tek test hücresi voltajı ve iç direnci, servo motor kayması yoluyla, hücre kaydırma mekanizmasından üçlü kaydırma mekanizması 1'e kadar 10 hücreyi test edin, tarama kodundaki test verileri tamamlandı ve hücre barkodu bağlama, depolama veritabanı
Test cihazı modeli: HIOKI BT3562 isteğe bağlı yerli HK3560
Test kanalı: kanal 1
Voltaj okuma doğruluğu: artı veya eksi 0.02MV
Dahili direnç okuma doğruluğu: artı veya eksi 0,2 Hao
Tekrarlanan testler tutarlıdır
Süpürme kodundaki test verileri tamamlandı ve veritabanında saklanan hücre barkodu bağlama
Test verimliliği: 5000PCS/H
|
| Otomatik tarama |
|
Honeywell/Genz/HiKVision tarama kodu
Kod okumanın doğruluğunu sağlamak için özel ışık kaynağı kullanılır
Tanımlama sistemi: Bicester bağımsız araştırma ve geliştirme
Kamera genişliği: 300*150MM içinde
Yürütme aygıtı: Endüstriyel bilgisayar, orijinal WIN7 sistemi
Ana Fonksiyonlar: Sanlian vardiya 1, pilleri koda süpürür, step motor tahrik dişlisini başlatır, pilleri saat yönünde çalıştırır, barkod veri bağlamayı okur, barkodu okumaz ve olumsuz cümleleri test eder, kod tamamlamadaki test verileri kötüdür ve piller barkod bağlama, mağaza veri tabanı, parti a ile kenetlenme MES sistemi, sahaları süpürme ve sahalar işlevi bloke edilebilir, normal dönüşü sağlamak için çekirdek üzerindeki sürtünmeyi artırmak için lastik halkalı 11 set dişli şanzıman çekirdek, normal okuma, 18650 ve 21700 hücre evrensel
Tarama verimliliği: 3500PCS/H'den fazla
|

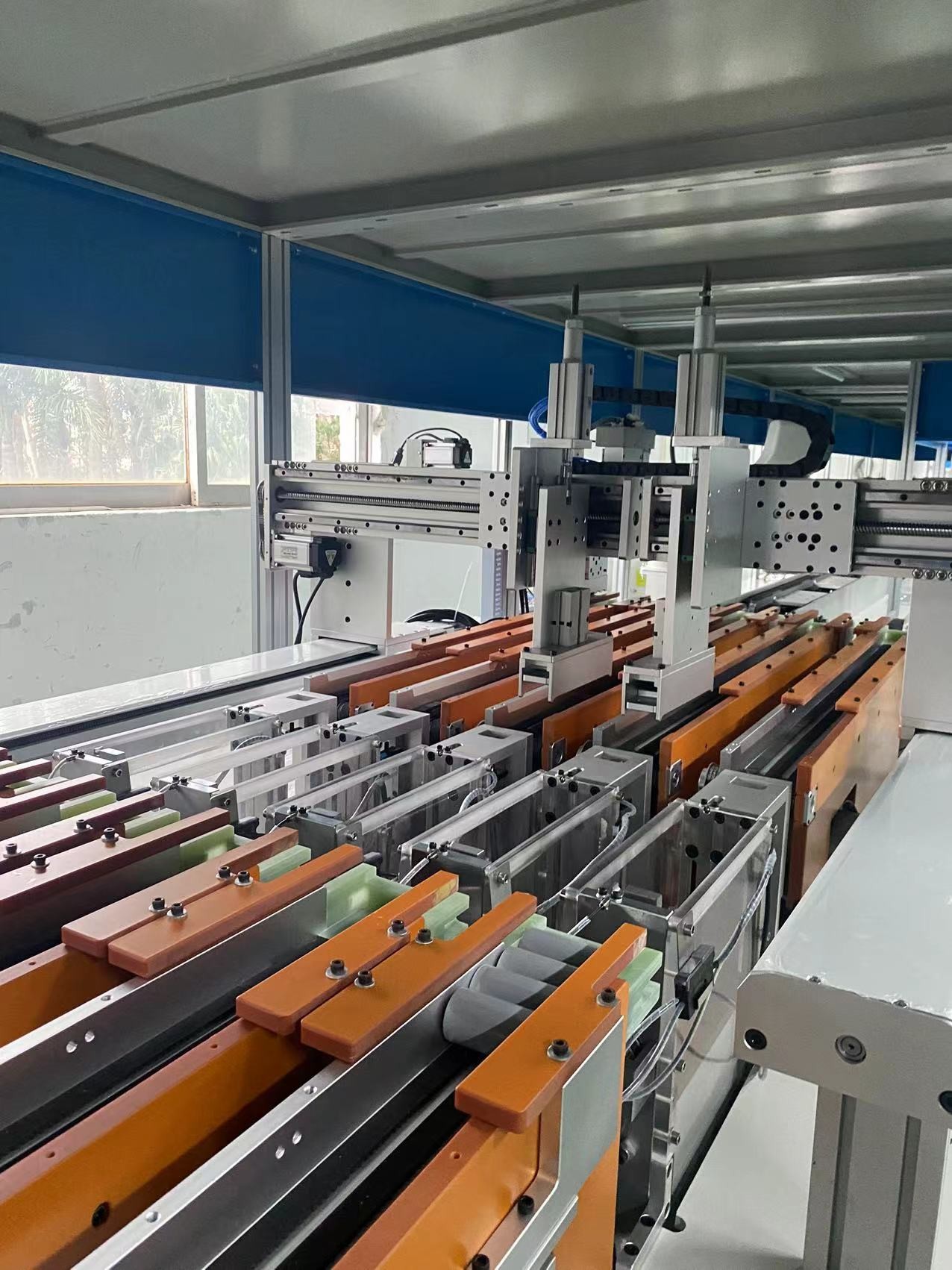

| Otomatik sıralama |
|
Tayvan gümüş kılavuz rayı, kurşun çubuğu benimseyin
Otomatik vites manipülatör gücü: 2 eksen 400W servo motor
Modül: 2 eksen
Bir seferde 10 ADET elektrik hücresini almak ve silindir teleskopik kalıcı mıknatısı benimsemek istikrarlı ve güvenilirdir
Kontrol sistemi: XD serisi PLC programcısı
Sensör: Tayvan LIKE/ Actek /SMC/ Phenom/Airtek
Çalışma arayüzü: TG-765-UT renkli ekran, kullanımı kolay
ANA FONKSİYONLAR: Ayarlanan voltaj iç direnci aralığına göre, hücreyi karşılık gelen boru hattı yuvasına yerleştirin, 18650 ve 21700 hücreleri evrenseldir
3 senkron kayış iletimi kullanın
İletim gücü: 25W redüktör motoru
Sensör: Tayvan LIKE/ Actek /SMC/ Phenom/Airtek
Stand sayısı: 5 OK standı
Montaj hattı, hücre besleme ve hücre boşaltma olarak ayrılmıştır.
Hücrenin boşaltma seviyesi, hücre alındığında otomatik olarak açılan otomatik montaj mekanizması ile donatılmıştır.
18650 ve 21700 hücreleri evrenseldir
|
| Kaldırma hücresi depolama mekanizması |
|
Güç kaynağı: AC220V±10% 1,6KW 50HZ±10%
Tayvan gümüş kılavuz rayı, kurşun çubuğu benimseyin
Kaldırma gücü: Fren redüktör motoru
Depolama kapasitesi: 18650 yaklaşık 240 ADET, 21700 yaklaşık 180 ADET
Kaldırma hızı: 8MM/SEC
Kontrol sistemi: XD serisi PLC programcısı
Sensör: Tayvan LIKE/ Actek /SMC/ Phenom/Airtek
Çalışma arayüzü: TG-765-UT renkli ekran, kullanımı kolay
18650 ve 21700 hücreleri evrenseldir
|
| YK400XR Yamaha robotu |
|
Robot modeli: Yamaha YK400XR
Geçerli aralık: yarıçap 360MM
Yük ağırlığı: 3KG
Ana fonksiyonlar: Robot, iyi yerleştirilmiş elektrik hücresini çıkarır ve brakete (veya braketsiz kalıba) yerleştirir.
Verimlilik: 5000-6000 ADET/SAAT
Teknik parametreler: Ayrıntılar için Yamaha kılavuzuna bakın
Ana fonksiyonlar: Yamaha robotu için özel araştırma ve kontrol sistemi geliştirme
Robot koordinatlarını ve eylemlerini manuel olarak ayarlayın
Yamaha 4 eksenli / 6 eksenli robotu eşleştirin
Hata ayıklama basit, öğrenmesi kolay, anlaması kolay
7,5 inçlik dokunmatik ekran mevcut durumu gösterir
İşletim sistemi: Bicester bağımsız araştırma ve geliştirme
|
| CCD test cihazı |
|
Güç kaynağı: AC220V±10% 0,6KW 50HZ±10%
Hikvision 10 milyon HD kamera
Tanımlama sistemi: Bicester bağımsız araştırma ve geliştirme
Kamera genişliği: 420*300MM veya daha az
Yürütme aygıtı: Endüstriyel bilgisayar, orijinal WIN7 sistemi
Ana fonksiyonlar: Takılı hücrenin pozitif ve negatif elektrotlarını kontrol edin ve karşılaştırın ve konum yanlışsa veya kutup geri geldiyse, serbest bırakmadan önce manuel onay için bekleyerek işlemi durdurun
Tarama verimliliği: 6000PCS'den fazla hücre / saat
Normal üretim sırasında, her test, uygun olduğunda, ekran görüntüleri korunmak üzere şirketinizin MES sistemine gönderilir (her biri yaklaşık 8M).
Arayüz modu: Webserver
Gönder Gönder: Onaltılık biçimde gönder
|
| Bir yüzey kaynağı |
|
Ana işlev: Pil paketinin tek tarafı için otomatik punta kaynağı
Standart HEQUAN(Bicast), MDA8000B/MDB4000B transistör kaynak güç kaynağı,
İsteğe bağlı MIYACHI MDA8000B/MDB4000B transistör punta kaynağı güç kaynağı
Akım algılama fonksiyonu, yanlış kaynak, patlama yangın alarmı
Dört eksenli saf servo motor çalışması
Punta kaynağı koordinat verileri U disk veya dizi ile içe aktarılabilir
Pozitif ve negatif kaynak akımları farklı ayarlanabilir (punta kaynağı özelliği)
Tek hücre, punta kaynağı olmadan belirli bir konuma ayarlanabilir
Punta kaynak iğnesi soğutması: Chiller ile standart
Standart döner kaynak kafası, artı veya eksi 90 derece döndürme (artı veya eksi 90 derece aralığı, keyfi ayar)
İsteğe bağlı otomatik taşlama kaynak iğnesi işlevi
İsteğe bağlı kaynak iğnesi basıncı algılama işlevi
Kaynak verileri toplama ve yükleme
Arayüz modu: Webserver
Gönder: XML formatında bir dizi olarak gönderilecek
Punta kaynak verimliliği: 4500PCS hücre / H'den fazla (noktanın iki katına, pozitif elektrot için 4 kaynak noktasına ve negatif elektrot için 4 kaynak noktasına göre hesaplanır)
Nikelin nokta kaynağı: 0.08-0.15 nikel kaplama veya saptırma oluğu kaynağı olmadan saf nikel
0.15-0.2 nikel kaplama veya saf nikelin saptırma oluğuyla kaynak yapılması önerilir
0,2 mm -0,5 üzeri nikel kaplama veya saf nikel için konveks kaynak tavsiye edilir.
|
| kalıp çevirme |
|
Ana işlev: Kalıbı B tarafı otomatik punta kaynağına çevirin
Devir verimliliği: 20S/zaman
|
| B yüzey kaynağı |
|
A yüzeyi ile aynı
Tek taraflı kaynak veya iki taraf için özelleştirilebilir
|
| Pil alma manipülatörü |
|
Ana Fonksiyonlar:
Punta kaynaklı pili çıkarın ve sirkülasyon hattına veya montaj hattına aktarın
Verimlilik: 20S/zaman
|
